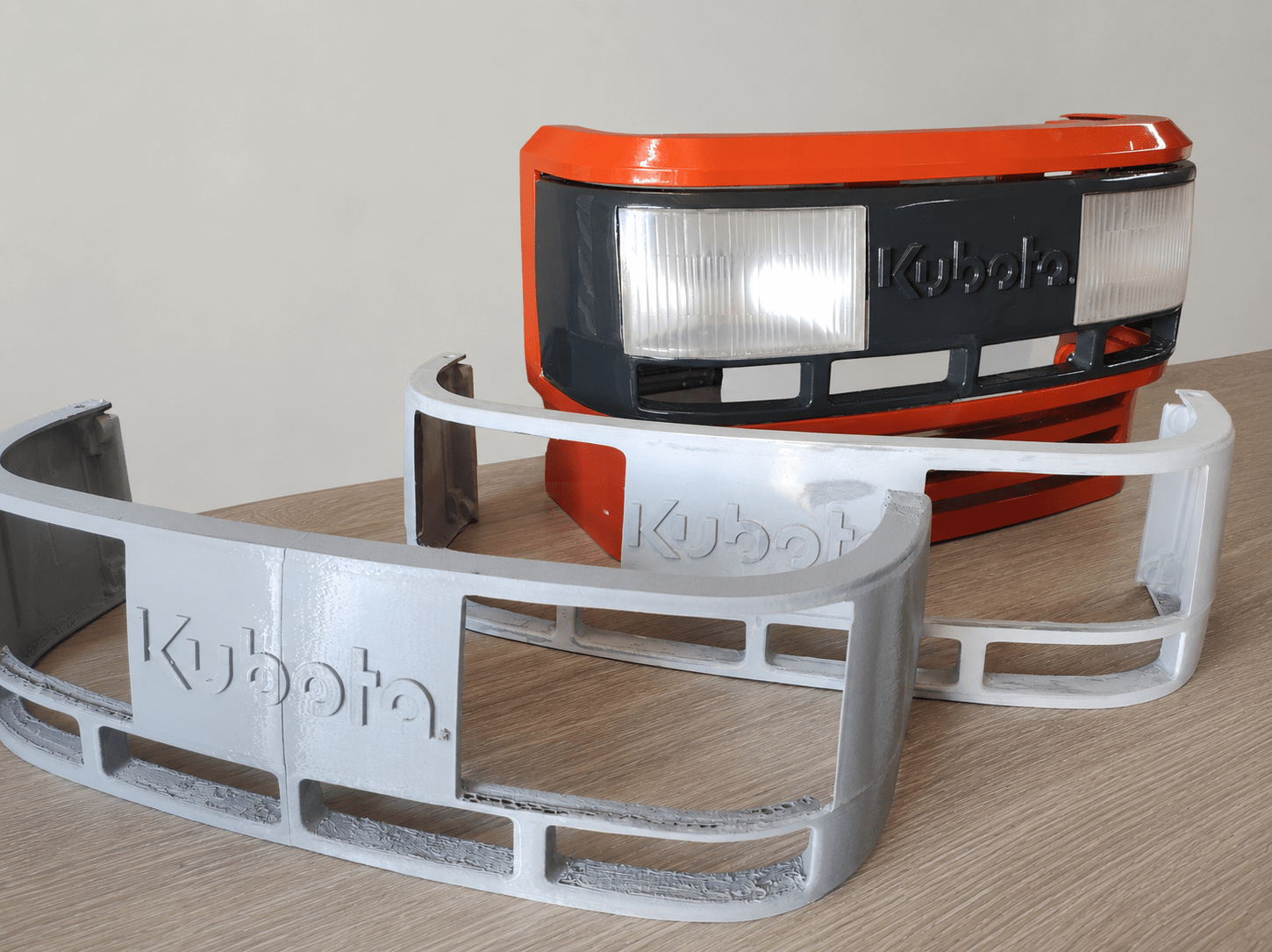

Na zdjęciu przedstawiono trzy etapy powstawania tego samego elementu – wszystkie widoczne zderzaki są wydrukami 3D. Pierwszy przedstawia model w stanie surowym, bezpośrednio po wydruku, drugi znajduje się w trakcie obróbki, natomiast trzeci to gotowy, pomalowany element przygotowany do montażu na ciągniku Kubota.

Realizacja rozpoczęła się od zeskanowania 3D uszkodzonego zderzaka, który posiadał liczne ubytki i brakujące fragmenty. Na podstawie uzyskanej chmury punktów oraz modelu 3D odtworzyliśmy geometrię brakujących elementów, wykonując kompletny projekt CAD przygotowany do produkcji.

Gotowy model został wykonany metodą druku 3D z wytrzymałego filamentu PC/ABS, który doskonale sprawdza się w zastosowaniach zewnętrznych. Materiał ten charakteryzuje się wysoką odpornością na uderzenia, podwyższoną temperaturę oraz niekorzystne warunki atmosferyczne, dzięki czemu idealnie nadaje się do produkcji części zamiennych do maszyn rolniczych i pojazdów.

Po zakończeniu procesu druku element przeszedł kompleksową obróbkę wykończeniową. Powierzchnia została odpowiednio przygotowana, zaszpachlowana, wyszlifowana oraz polakierowana, aby uzyskać wygląd i jakość zbliżoną do fabrycznego zderzaka. Efektem końcowym jest trwała część, która pod względem estetyki i funkcjonalności nie odbiega od oryginału.

Na szczególną uwagę zasługują również klosze lamp, które wykonaliśmy w technologii druku 3D SLA z półprzezroczystej, mlecznej żywicy. Dzięki wysokiej rozdzielczości tej technologii oraz odpowiednio dobranemu materiałowi udało się uzyskać wygląd bardzo zbliżony do oryginalnych elementów, zachowując charakterystyczne rozpraszanie światła.

Projekt ten doskonale pokazuje możliwości połączenia skanowania 3D, projektowania CAD, druku 3D FDM, druku żywicznego SLA oraz profesjonalnej obróbki końcowej. Dzięki wykorzystaniu nowoczesnych technologii jesteśmy w stanie odtworzyć nawet trudno dostępne lub wycofane z produkcji części, wydłużając żywotność maszyn i znacząco obniżając koszt ich naprawy.

W ProtoTech3D zajmujemy się regeneracją części z tworzyw sztucznych, dorabianiem elementów do maszyn rolniczych, skanowaniem 3D, projektowaniem CAD, drukiem 3D z materiałów technicznych oraz kompleksową obróbką i lakierowaniem gotowych detali.
